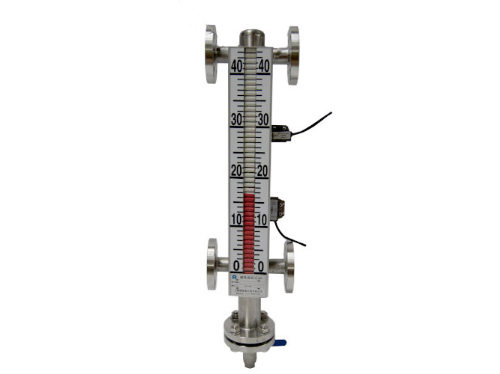

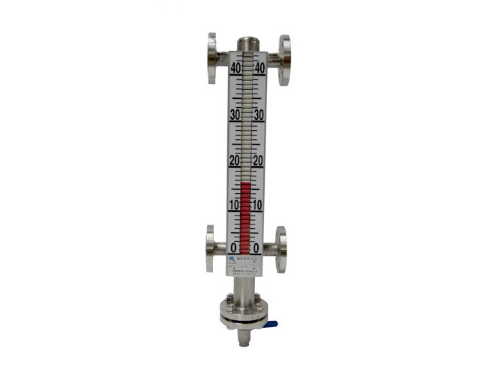

UZ-JF型侧装磁翻板液位计是本公司创新设计的新一代磁翻板液位计，产品技术先进，结构合理，显示清晰直观，由本体、磁翻柱（由红、白双色磁性小翻柱组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。也有主体内磁浮子随液位的升降而上下运动，同时驱动主体外指示内的双色磁板翻转，有液位时转示红色、无液位时转示白色。红色和白色之间的界线即代表液位高度。从而使液位指示显得更加清晰。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。UZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。磁翻板液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。

技术参数

1、法兰尺寸及密封面：DN15、DN20、DN25、DN40等

2、本体材质：304 316 316L PP塑料

3、量程范围（mm）：299～8999

4、介质密度（g/cm3）：0.49～1.99

5、介质粘度： ≤0.019Pa.S

6、工作温度℃：-39.9～349.99

7、压力等级（MPa）：≤31.99

8、测量精度（mm）：≤±4.99

9、安装方式：侧装式

10、防护等级：IP64.99

11、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）

12、传输方式：4～20mA

安装使用和维护

1、首先查看液位计标牌数据与订货要求是否相符，距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质，否则会影响液位计正常工作。

2、液位计与容器之间应装有截止阀，以便检修及清洗时切断物料。本体安装必须垂直，最大偏角≤3°。测量范围＞4m时在安装使用过程中应增加中间支撑点。

3、液位计进入运行前，应先打开上法兰气相阀，然后缓慢打开下法兰液相阀，使介质缓慢的流入筒体让翻柱（板）逐一跟踪指示，并用调节螺钉调整好零液位。

4、液位计护导管和主体导管必须保持垂直。

5、安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示红色，零以下显示白色。
